Vlinderkleppen

Beschrijving
Een vlinderklep (butterfly valve) is een industriële afsluiter met een roterende schijf die midden in de leiding draait. Met een eenvoudige kwartslagbediening (90°) kan de stroming snel en betrouwbaar worden geopend of afgesloten. Door het compacte en lichte ontwerp zijn vlinderkleppen uitermate geschikt voor grote leidingdiameters, procesinstallaties en waterbehandeling. Vlinderkleppen zijn leverbaar in diverse uitvoeringen voor uiteenlopende industriële toepassingen.


Materialen en opties

  • Behuizing: gietijzer, nodulair gietijzer, RVS, aluminium, kunststof
  • Schijf: RVS, aluminium brons, gietijzer, kunststof bekleed
  • Zitting: EPDM, NBR, Viton (FKM), PTFE
  • Aandrijving: handmatig, elektrisch, pneumatisch
  • Aansluiting: tussenflens (wafer), lug-type, geflensd
  • Speciale opties: anti-statisch, brandveilig, hygiënisch ontwerp

Toepassingen

  • Waterbehandeling en drinkwater
  • HVAC-systemen
  • Industriële procesinstallaties
  • Chemische industrie
  • Voedingsmiddelenindustrie
  • Brandblussystemen
  • Scheepsbouw en offshore

Voordelen

  • Compact en licht ontwerp
  • Snelle bediening (90° draai)
  • Lage stromingsweerstand
  • Geschikt voor grote leidingdiameters
  • Lage installatie- en onderhoudskosten

Verschillende soorten

  • Concentrische vlinderklep (Centric butterfly valve): Schijf zit gecentreerd in de leiding
  • Excentrische vlinderklep (Single-offset butterfly valve): Schijf ligt licht excentrisch, minder wrijving
  • Dubbel-excentrische vlinderklep (Double-offset butterfly valve): Schijf excentrisch op twee punten, betere afdichting
  • Driedubbel-excentrische vlinderklep (Triple-offset butterfly valve): Maximale afdichting, voor hoge druk/temperatuur
  • Wafer-type vlinderklep (Wafer type butterfly valve): Montage tussen twee flenzen
  • Lug-type vlinderklep (Lug type butterfly valve): Montage met schroefdraadgaten, eenvoudig demontabel
  • Geflensde vlinderklep (Flanged butterfly valve): Behuizing met flenzen voor robuuste bevestiging

Hieronder lees je meer hierover.



Neem contact met ons op om uw situatie te laten bekijken en berekenen!

Contact

icon

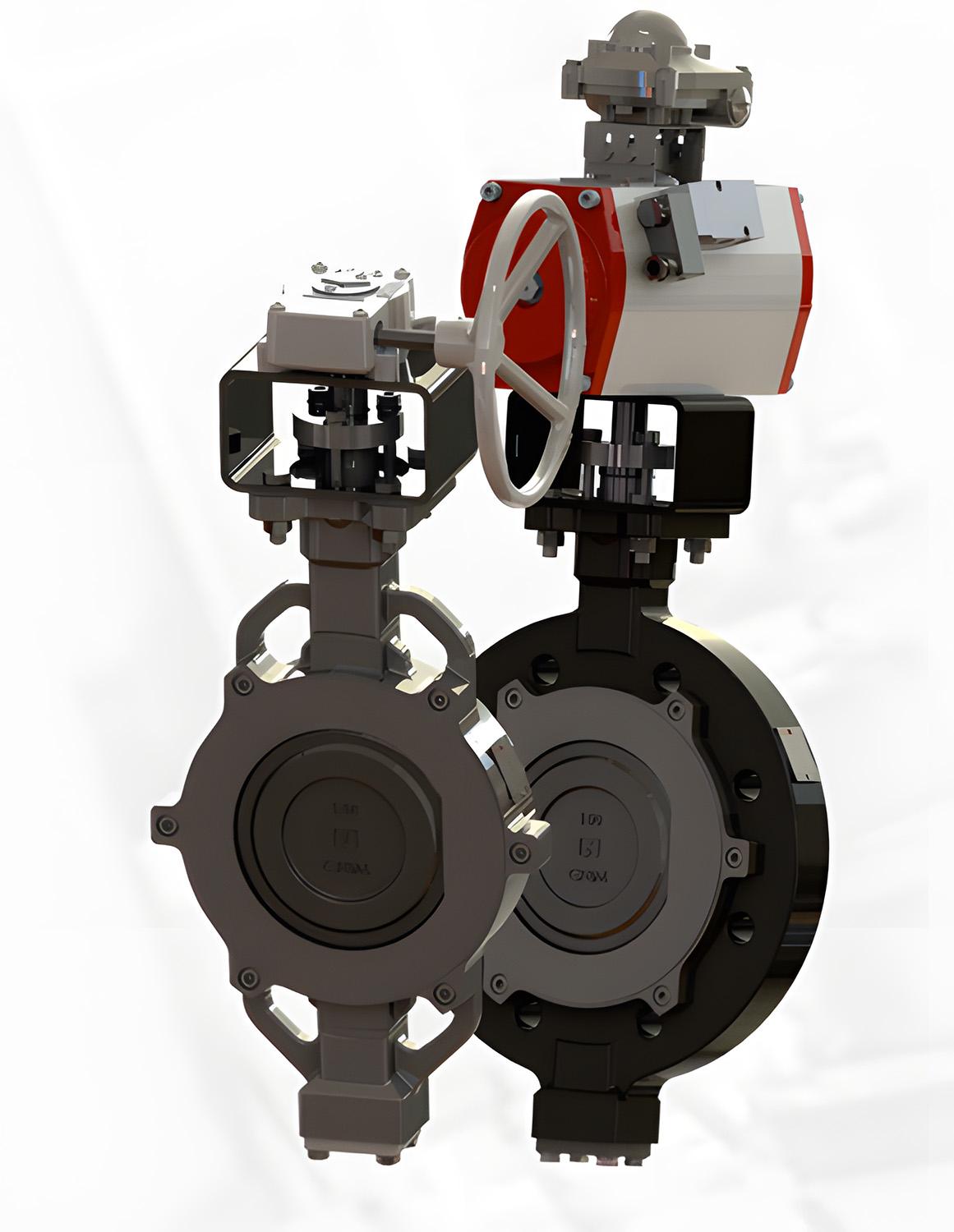

Double Offset Vlinderkleppen
triangle

Valves Made Easy

Double Offset Vlinderkleppen

Double offset vlinderkleppen hebben twee unieke verschuivingen in hun ontwerp:

  1. De as van de klep staat niet in het midden van de schijf.
  2. De schijf is schuin geplaatst ten opzichte van de zitting.

Deze innovaties zorgen voor een betere afdichting, minder slijtage en een langere levensduur, zelfs bij hoge drukken en temperaturen.

Toepassingen
Double offset vlinderkleppen worden vaak gebruikt in:

  • Olie- en gasindustrie
  • Chemische verwerking
  • Stoomsystemen

Dankzij hun ontwerp bieden ze uitstekende prestaties bij veeleisende toepassingen waar betrouwbaarheid en duurzaamheid essentieel zijn.

Voordelen

  • Efficiënte afdichting: Geschikt voor hoge drukken en temperaturen.
  • Verminderde slijtage: Verlengt de levensduur van de klep.
  • Hogere prestaties: Ideaal voor toepassingen waar concentrische vlinderkleppen tekortschieten.
Naar de webshop
icon

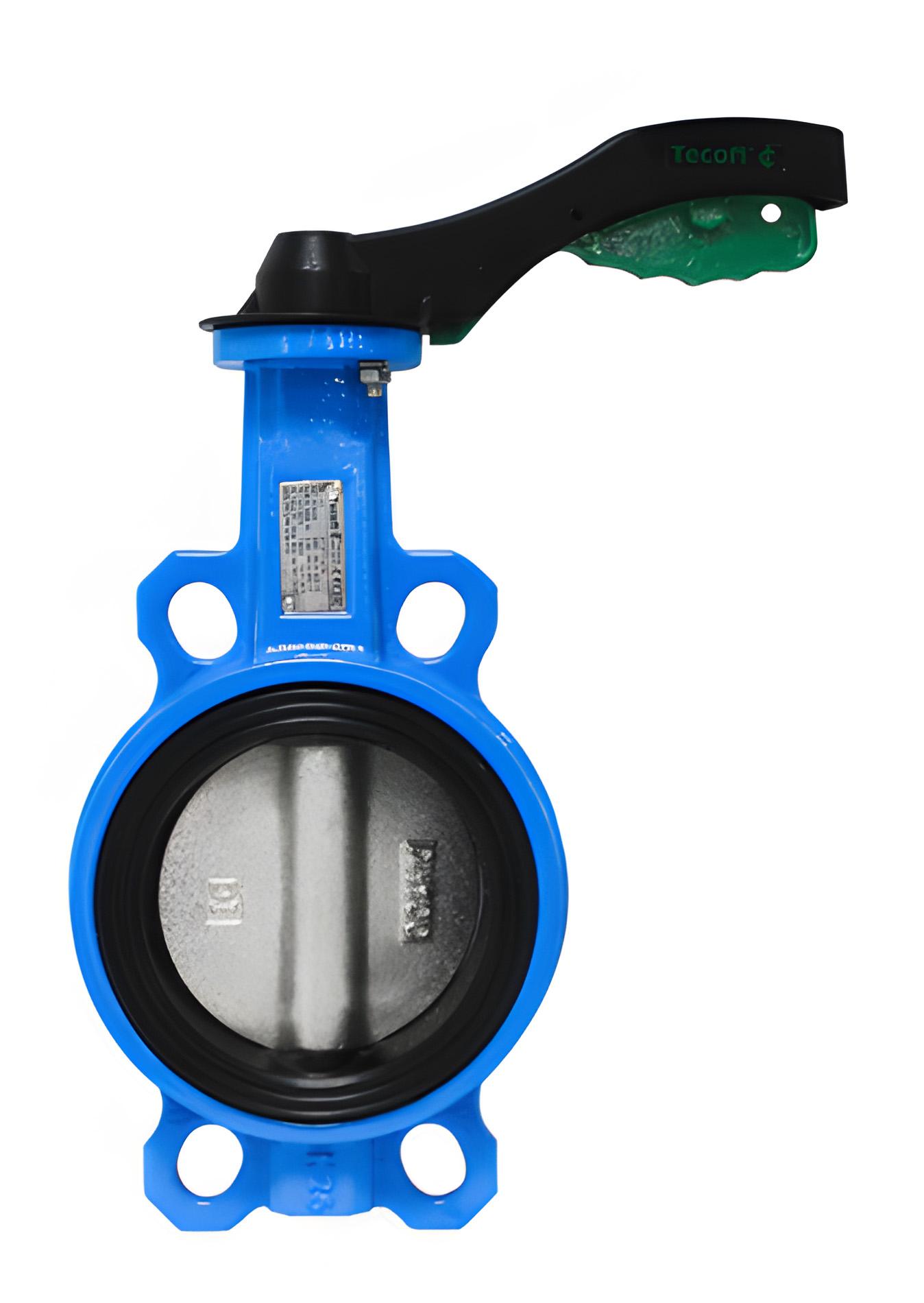

Concentrische vlinderkleppen
triangle

Valves Made Easy

Concentrische vlinderkleppen

Concentrische vlinderkleppen zijn ontworpen met een centraal geplaatste schijf die gelijkmatig in de leiding draait. Doordat de zitting van deze kleppen zich direct rondom de schijf bevindt, zorgt dit eenvoudige ontwerp voor een efficiënte en betrouwbare afsluiting.

Toepassingen
Concentrische vlinderkleppen zijn veelzijdig inzetbaar en worden veel gebruikt in:

  • Waterbehandelingssystemen
  • HVAC-installaties
  • Luchtbehandelingsinstallaties

Dankzij hun eenvoudige ontwerp en betrouwbaarheid zijn ze ideaal voor toepassingen waar een efficiënte doorstroming en afsluiting essentieel zijn.

Materialen en opties
De zittingen van concentrische vlinderkleppen zijn beschikbaar in diverse materialen, afhankelijk van de toepassing en de eisen voor chemische bestendigheid en temperatuur. Veelvoorkomende opties hierbij zijn:

  • EPDM
  • NBR
  • PTFE
  • Viton
Naar de webshop
